在線天然氣分析儀組成結構
時間:2023-06-29 14:22:42作者:Admin5
在線天然氣分析儀組成部分天然氣在線分析主要檢測部分是氣相色譜儀和在線進樣系統組成簡單來講天然氣分析儀器本身一般由四個部分組成
分別是:

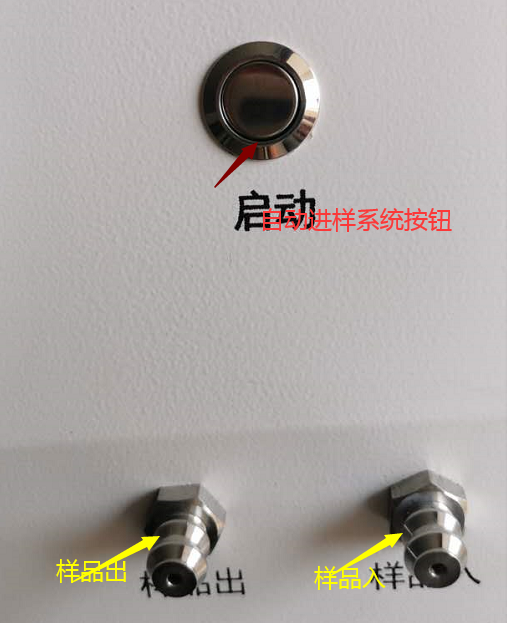

天然氣樣品采集自動進樣
一、天然氣分析儀進樣系統
負責將液體樣品氣化并引入系統 液體樣品進行氣化的氣化室,如分析氣體樣品,進樣口我們可以直接才有氣
二、天然氣分析儀核心色譜柱

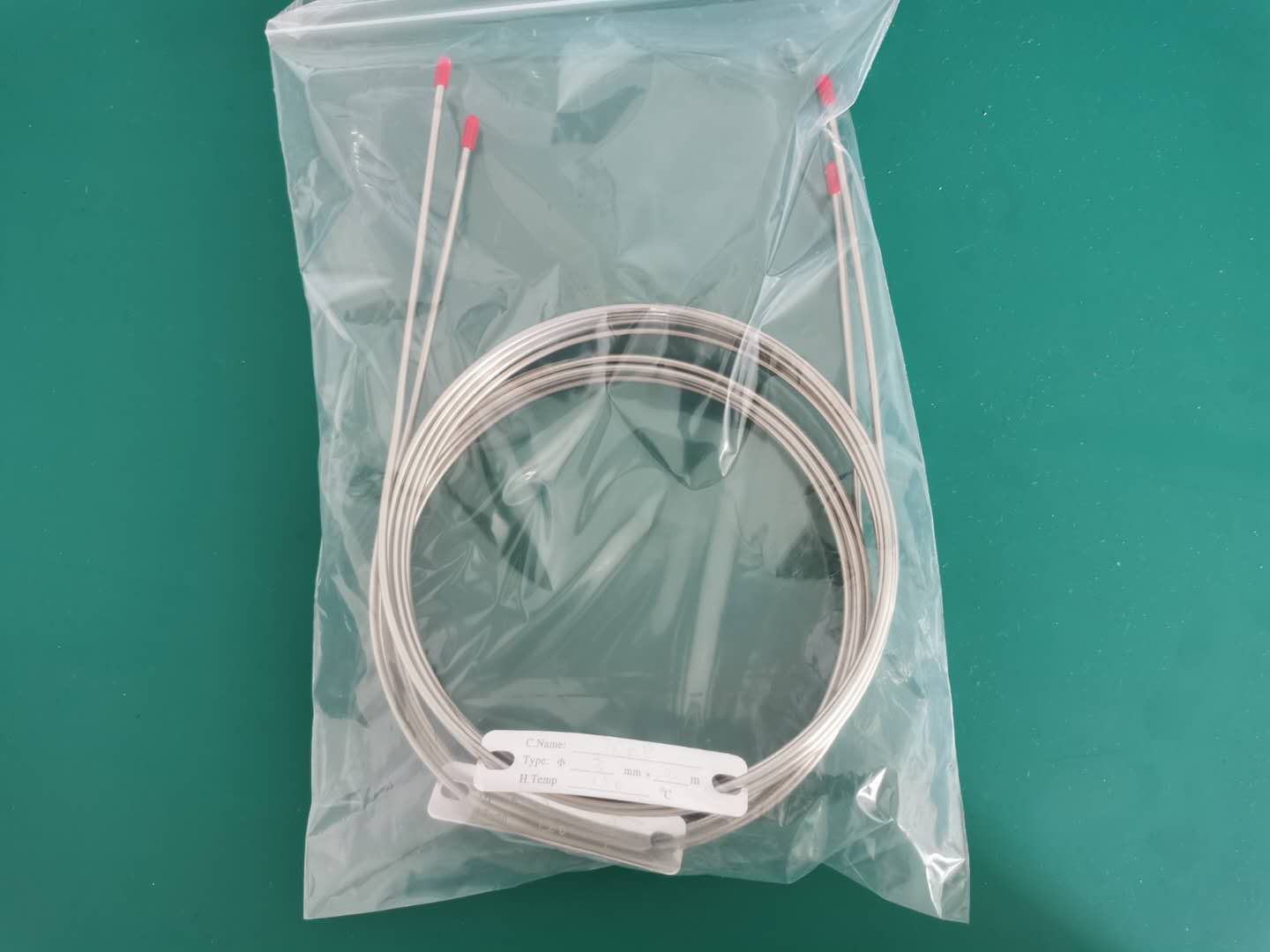

天然氣分析專用氣相色譜柱
主要功能樣品在其上實現分離,常規我們常用二種色譜柱,不銹鋼色譜柱,毛細柱色譜柱。根據客戶的要求來選擇不同的色譜柱。色譜柱大多數樣品分離都強烈依賴與溫度,所以色譜柱,需要依附于爐溫箱,我們簡稱為在線天然氣分析儀柱箱。
三、溫度控制系統爐溫箱 柱箱
功能是色譜柱分離需要達到一定的溫度條件。給色譜柱的分離提供溫度控制的恒溫箱
四、天然氣分離后檢測器
主要功能 檢測從色譜柱出來的樣品 輸出信號。
檢測器的輸出信號經過轉化后成為色譜圖。
檢測器有幾種類型的檢測器可供選擇,但是所有的檢測器的功能都是相同的:當純的載氣(沒有待分離組分)流經檢測器時,產生穩定的電信號(基線);當有待分離組分通過檢測器時,產生不同的電信號(基線)。
